📘Монтаж/демонтаж сложный

на примере колеса с камерой


Шаг 1. Спуск шины

  1. Выкрутить золотник из вентиля, спустить воздух из камеры полностью, т.к. отжать борта получится только тогда, когда нет воздуха в камере.

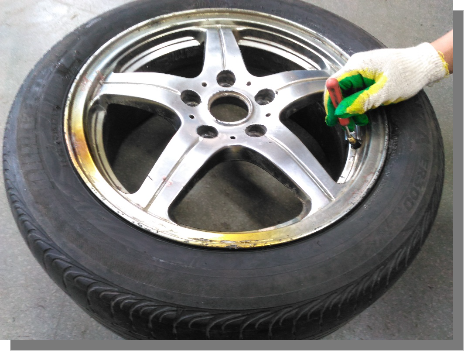

Рисунок 1

Рисунок 1 – Спуск шины


Шаг 2. Освободить борта шины

  1. Установить колесо к отжимной лапе так, чтобы вентиль или датчик давления размещался на противоположной стороне от отжимной лапы (в целях исключения повреждений вентиля или датчика давления).
  2. Установить зазор между диском и отжимной лапой так, чтобы лапа не задевала диск (зазор минимум 4 мм).
  3. Освободить внешний и внутренний борт шины, несколько раз переставляя колесо.

⚠️ Важно!

Первый отжим шины максимальный. Второй и последующие отжимы корректирующие (применять легкий отжим).

Рисунок 2

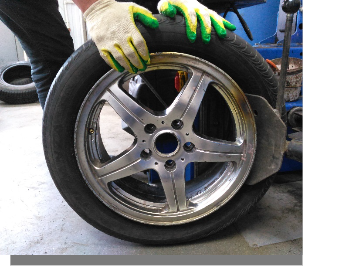

Рисунок 2 – Отжим внешнего борта шины

Рисунок 3

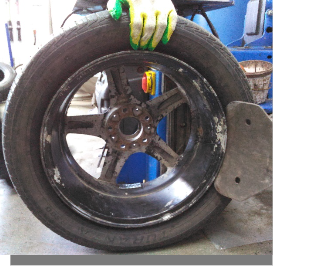

Рисунок 3 – Отжим внутреннего борта шины


Шаг 3. Демонтаж колеса с камерой

  1. Установить колесо на шиномонтажный станок, зафиксировать колесо наружной фиксацией. Подогнать вентиль под демонтажную колонну (на 12 часов) в целях исключения повреждений вентиля или датчика.
  2. Установить шиномонтажную лапу на безопасное расстояние от обода диска в целях исключения повреждений диска, зазор между лапой и ободом диска не более (8–10 мм).

Рисунок 4

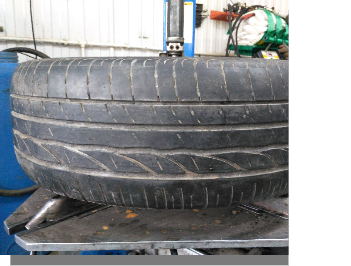

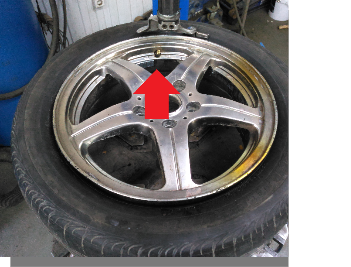

Рисунок 4 – Установка колеса с камерой на шиномонтажный станок для демонтажа

Рисунок 4

Рисунок 4 – Установка колеса с камерой на шиномонтажный станок для демонтажа

  1. Для демонтажа (монтажа) шины с камерой использовать монтажную лопатку, применяя закругленный конец.

⚠️ Важно!

Закругленный конец монтажной лопатки исключает разрыв камеры при монтаже (демонтаже).

Рисунок 5

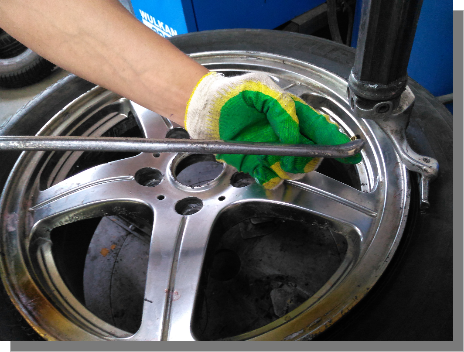

Рисунок 5 – Монтажная лопатка для демонтажа (монтажа)

  1. Зацепить шину на шиномонтажную лапу разбора монтажной лопаткой. Разобрать верхний борт шины путем вращения поворотного стола станка.

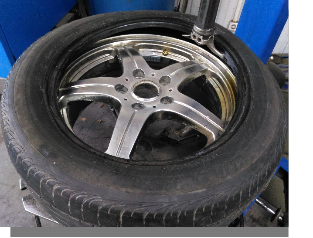

Рисунок 6

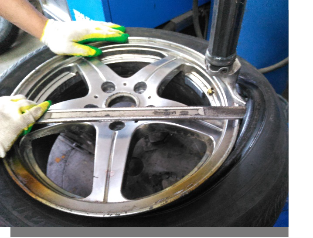

Рисунок 6 – Разбор верхнего борта шины

Рисунок 6

Рисунок 6 – Разбор верхнего борта шины

  1. Откинуть шину с шиномонтажной лапы разбора. Откинуть колонну в исходное положение (нажать педаль). Прокрутить поворотный стол для установки вентиля на 18-00. Данное положение шины — исходное положение при демонтаже камеры.

Рисунок 7

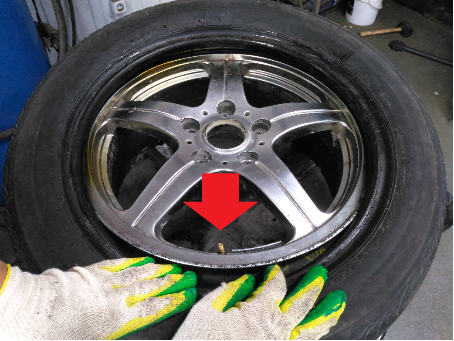

Рисунок 7 – Исходное положение шины при демонтаже камеры

  1. Произвести предварительный демонтаж камеры. Зацепить шину вместе с камерой обеими руками, продавить вентиль внутрь колеса, потянуть шину вместе с камерой на себя, затем вверх.

Рисунок 8

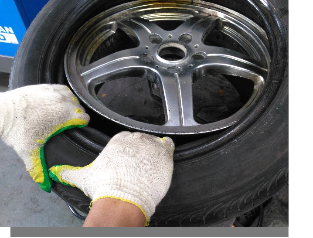

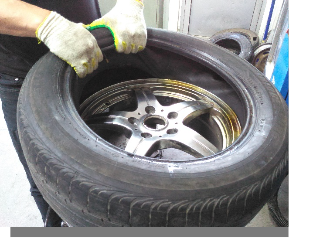

Рисунок 8 – Предварительный демонтаж камеры

Рисунок 8

Рисунок 8 – Предварительный демонтаж камеры

  1. Произвести окончательный демонтаж камеры. Демонтировать нижний борт шины.

Рисунок 9

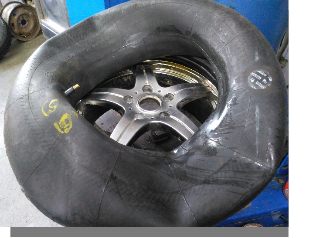

Рисунок 9 – Окончательный демонтаж камеры

Рисунок 10

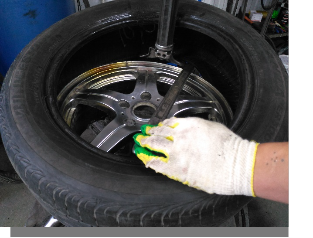

Рисунок 10 – Демонтаж нижнего борта шины

  1. Колесо с камерой в разобранном состоянии.

Рисунок 11

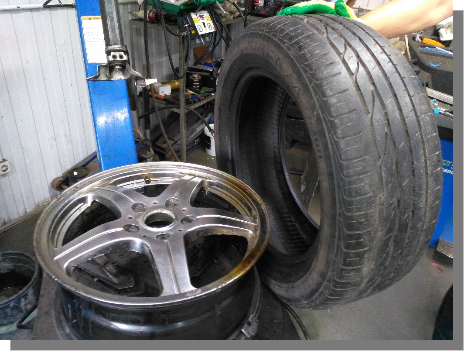

Рисунок 11 – Колесо с камерой в разобранном состоянии


⚠️ Важно!

После разбора колеса ОБЯЗАТЕЛЬНО проверить диск на геометрию, при этом внимательно осмотреть посадочное место диска. ОБЯЗАТЕЛЬНО осмотреть шину с внутренней стороны на наличие проколов.


🛒 ПРОДАЖА!

При нарушении геометрии — рекомендовать реставрацию диска.

КЛЮЧЕВАЯ ФРАЗА: «Обратите внимание, геометрия Вашего диска нарушена!»


🛒 ПРОДАЖА!

При проколах камеры необходимо рекомендовать услугу вулканизация камеры, либо рекомендовать приобрести новую камеру.


Варианты презентации при нарушении геометрии диска, исходя из мотива потребностей клиента:

  1. Реставрировав диск сейчас, вы сохраните внутренние узлы, элементы подвески, что позволит вам сэкономить на дорогостоящем ремонте подвески в дальнейшем (мотив экономия).

  2. Диск рекомендуем реставрировать. Это обеспечит вам безопасное передвижение, так как правильная геометрия диска является одной из составляющих безопасной езды (мотив безопасность).

  3. Реставрация диска обеспечит вам комфортное передвижение на автомобиле, так как является одной из составляющих комфортной езды (мотив удобство и комфорт).

  4. Геометрия вашего диска нарушена, рекомендуем реставрировать вам его. Диски реставрируются на новейшем профессиональном оборудовании, квалифицированными специалистами! Наши сотрудники быстро и полностью восстановят геометрию вашего диска (мотив престиж).

  5. Нарушение геометрии диска напрямую влияет на неравномерный износ шин и ходовой части в целом.

Клиент Сколько стоит реставрация?
Мастер 3000 рублей.

Скрипт отработки возражения №1

Клиент Нет, дорого.
Мастер С чем вы сравниваете?
Клиент У ваших соседей можно сделать за 1500.
Мастер Возможно, решение за вами. Но мы уже разобрали колесо, вам не придется платить за сбор и разбор колеса. Вам придется повторно платить за данную услугу.

⚠️ Важно!

После согласия клиента на реставрацию диска необходимо ОЗВУЧИТЬ полную стоимость услуг и подписать наряд-заказ (для литого диска).


Шаг 4. Монтаж колеса с камерой

  1. Установить диск на шиномонтажный стол для монтажа.

⚠️ Важно!

При монтаже шины с камерой устранение негерметичности по ободу диска не производится.

  1. Обработать ТОЛЬКО ВНУТРЕННИЙ борт шины шиномонтажной пастой, одновременно осуществить контроль направления шины, с целью правильного монтажа.

⚠️ Важно!

На начальном шаге по монтажу необходимо обрабатывать только внутренний борт шины для того, чтобы шиномонтажная паста не попала внутрь шины, а также с целью исключения вероятности загрязнения рук при выполнении дальнейших работ по монтажу.

Рисунок 12

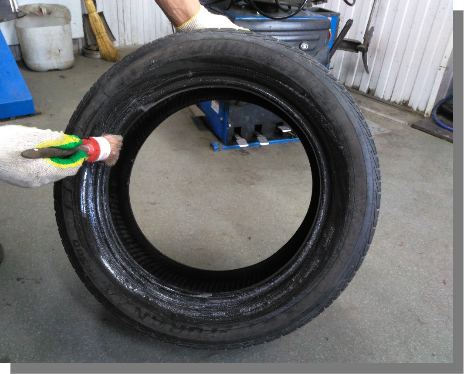

Рисунок 12 – Обработка внутреннего борта шины пастой

  1. Перед монтажом шины с камерой, посыпать внутрь камеры тальк, для исключения сцепки шины и камеры.

⚠️ Важно!

В случае, если камера подвергалась вулканизации, необходимо места, где установлены латки, затереть тальком, с целью исключения сцепки клея и шины. Все места, где ранее устанавливались латки, также необходимо затереть тальком.

  1. Собрать внутренний борт шины. Расположить диск, путем вращения поворотного стола отверстием под вентиль «на себя», в районе 18-00.

Рисунок 13

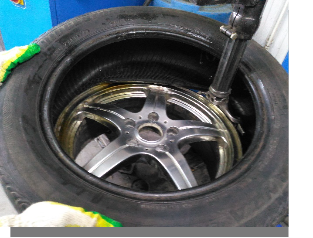

Рисунок 13 – Сборка внутреннего борта шины

Рисунок 14

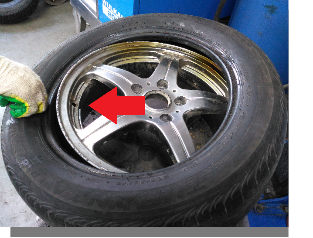

Рисунок 14 – Расположение отверстия под вентиль

  1. Перед установкой расположить камеру на шине, при этом вентиль камеры должен находиться напротив отверстия под вентиль.

Рисунок 15

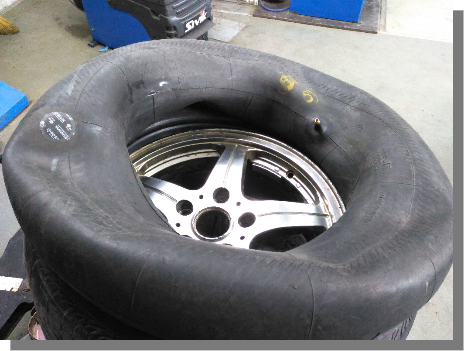

Рисунок 15 – Расположение камеры перед установкой

  1. Усилием двух рук продавить шину вместе с камерой вниз и установить вентиль камеры в отверстие диска.

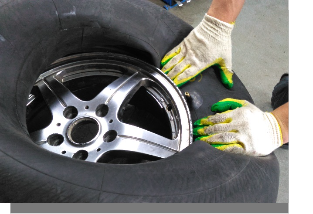

Рисунок 16

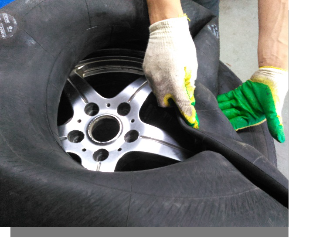

Рисунок 16 – Установка вентиля камеры в отверстие диска

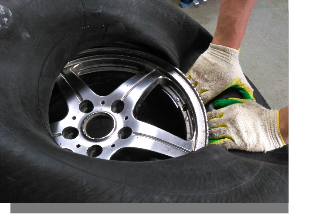

Рисунок 16

Рисунок 16 – Установка вентиля камеры в отверстие диска

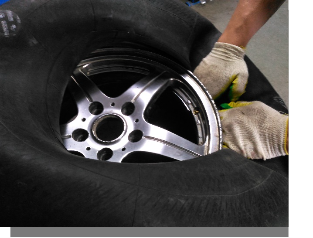

Рисунок 16

Рисунок 16 – Установка вентиля камеры в отверстие диска

Рисунок 16

Рисунок 16 – Установка вентиля камеры в отверстие диска

  1. Сложив камеру пополам, выпустить остатки воздуха.

Рисунок 17

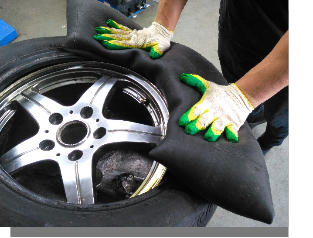

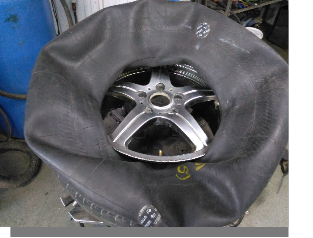

Рисунок 17 – Спускание воздуха из камеры

Рисунок 17

Рисунок 17 – Спускание воздуха из камеры

  1. Потянуть на себя нижний, затем верхний борта шины, освободить место внутри шины для камеры, установить камеру в шину.

Рисунок 18

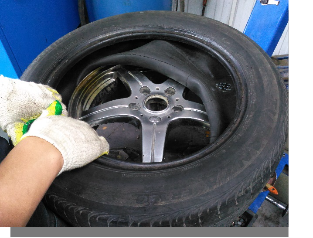

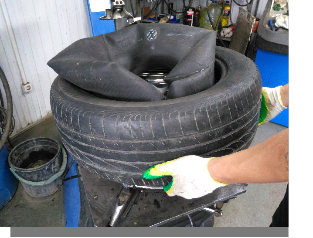

Рисунок 18 – Установка камеры в шину

Рисунок 18

Рисунок 18 – Установка камеры в шину

  1. Равномерно распределить камеру внутри шины.

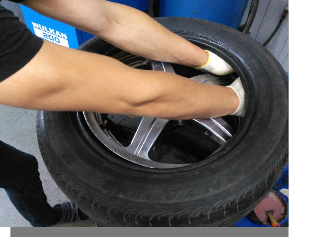

Рисунок 19

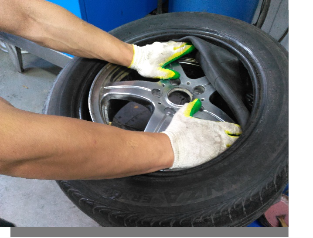

Рисунок 19 – Равномерное распределение камеры в шину

Рисунок 19

Рисунок 19 – Равномерное распределение камеры в шину

  1. Нанести шиномонтажную пасту на верхний борт шины.

Рисунок 20

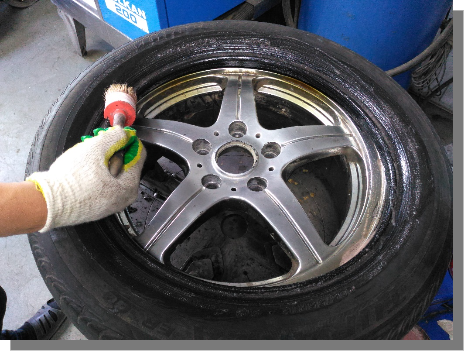

Рисунок 20 – Нанесение пасты на верхний борт шины

  1. Произвести монтаж верхнего борта шины.

Рисунок 21

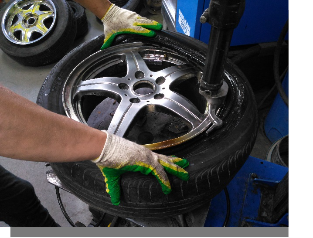

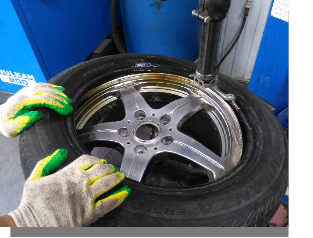

Рисунок 21 – Монтаж верхнего борта шины

Рисунок 21

Рисунок 21 – Монтаж верхнего борта шины

  1. Взять наконечник монометра. Перед установкой наконечника в вентиль камеры нажать на зажим и установить наконечник в вентиль камеры, тем самым исключая факт продавливания вентиля во внутрь колеса.

Рисунок 22

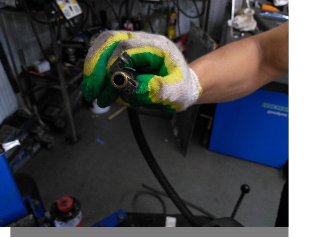

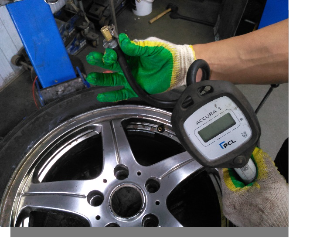

Рисунок 22 – Открытие зажима

Рисунок 22

Рисунок 22 – Открытие зажима

  1. Аккуратно установить наконечник монометра в вентиль камеры.

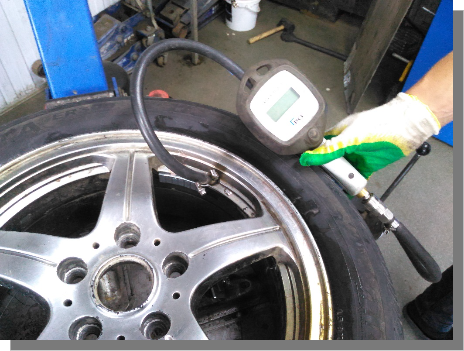

Рисунок 23

Рисунок 23 – Установка наконечника монометра

  1. Произвести накачку камеры РЫВКАМИ. Одновременно с каждым рывком накачивания камеры необходимо продавливать шину вниз для равномерного распределения воздуха в камере.

Рисунок 24

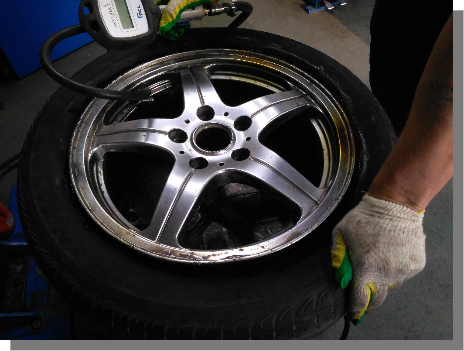

Рисунок 24 – Накачка камеры рывками

  1. Закрутить золотник в камеру.

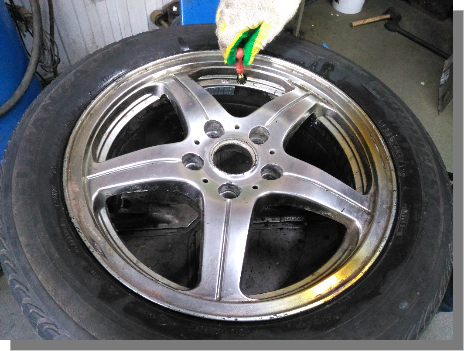

Рисунок 25

Рисунок 25 – Закручивание золотника
